自力水库除险加固工程设计(含CAD图)

来源:wenku7.com  资料编号:WK719367 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK719367
以下是资料介绍,如需要完整的请充值下载。
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

自力水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,论文18500字,CAD图纸13张)
摘  要:自力水库,位于宁乡县,是一座以灌溉为主,结合防洪、养殖等综合效益的小(Ⅱ)型水利工程。由于水库施工质量较差,加上年久失修,该水库存在坝体、坝基渗漏,坝坡冲刷损毁严重,输水底涵裂缝漏水,溢洪道垮塌於塞等问题。本次加固除险设计包括大坝护坡排水、坝身、坝基防渗、封堵废除原底涵、新建一输水底涵、整修溢洪道等工作。
关键词:水库;大坝;溢洪道;底涵;防渗

Design Of Danger Eliminatum And Reinforcement For Zili Reseruoir
Abstract: Zili reservoir, is located in Ningxiang county.It is a small (Ⅱ) of conservancy projects of a mainly to irrigating,combined flood control,fishing . Due to poor quality, coupled with disrepair, the  reservoir has some problems, such as dam and the foundation leakage,slope erosion serious damage, cracks in the culvert water leakage,and spillway meltdown.The reinforcement design,include the dam slope and drainage,dam body and impervious foundation,sealing the old abolition of the culvert,construction a new water culverts, and refurbishment of the spillway.
Key words: Reservoir; Dam; Spillway; Ulvert; Impermeable

2  综合说明
2.1  概述

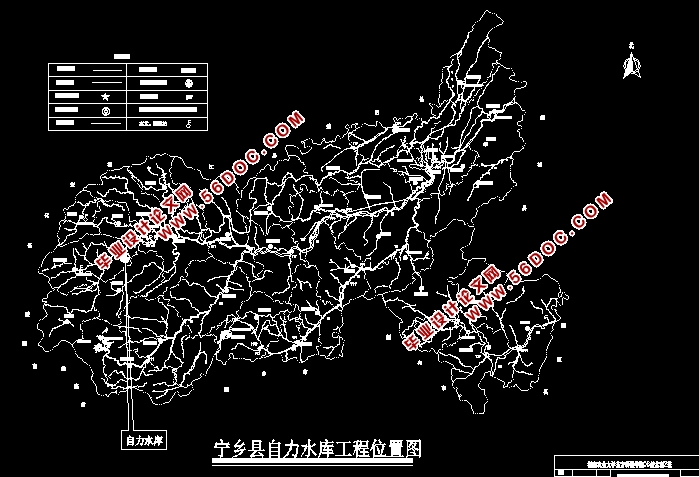

2.1.1  水库工程位置
自力水库位于宁乡县西北部,属湘江流域沩江小支流。大坝位于巷子口镇联花村,地理位置为东经112°01′57″,北纬28°06′34″,坝址上游距巷子口镇8.8km,距宁涟公路2km,地理位置十分重要。
2.1.2  主要效益
自力水库是一座以灌溉为主,兼有防洪、养鱼等综合效益的小(Ⅱ)型水利工程。水库设计灌溉面积23公顷,实际灌溉面积23公顷。
2.1.3  枢纽主要建筑物及特性参数
自力水库枢纽工程由大坝、溢洪道、输水涵洞等永久建筑物组成。
(1)工程等级与洪水标准
自力水库总库容18.3万m³,根据《水利水电枢纽工程等级划分及洪水标准》(SL252-2000)确定该水库为小(Ⅱ)型水库,枢纽工程为Ⅴ等工程,其主要建筑物为5级建筑物,次要建筑物为5级建筑物。根据《湖南省小型水库除险加固工程初步设计报告编制提纲》,拟定本次初步设计阶段设计洪水标准为20年一遇,校核洪水标准为200年一遇。正常运行情况下坝顶安全超高为0.5m,非常运行情况下为0.3m,溢洪道消能防冲工程设计标准为10年一遇。
(2)水库水位与库容
水库正常蓄水位224.28m(黄海高程系统,下同),相应库容16.5万m3;水库设计洪水位224.72m(P=5%),相应库容17.82万m3;水库校核洪水位224.88m(P=0.5%),相应库容18.3万m3,死水位216.67m,相应库容1.4万m3,为年调节水库。
(3)大坝
水库大坝为均质土坝,坝址控制流域面积为0.46km2,坝顶高程226.0m,最大坝高19.2m,坝顶轴线长68m,坝顶宽4m。上游坝坡坡比为1:2,下游坝坡坡比也为1:2。下游坡面采用草皮护坡,坝体下游无排水设施和排水沟。
(4)溢洪道
溢洪道位于大坝右岸,为正槽开敞式溢洪道,溢流堰为宽顶堰,溢洪道全长52m,堰顶宽3m,堰顶高程224.28m;陡坡段为40.5m,纵坡为21%。溢洪道侧墙由浆砌石砌筑,底板砼衬砌,消能方式为底流消能。
(5)输水涵洞
输水涵洞为浆砌条石箱涵,位于大坝左侧坝体内,宽0.6m,高1m,进口高程为217.0m,出口高程为215.56m。全长44m,底坡降为1/152;设计流量为0.05m3/s,进口采用插板式闸门控制。
2.1.4  工程的简要建设过程
自力水库工程于1966年12开工,由原宁乡县巷子口人民公社组织成立自力水库建设工程指挥部,宁乡县水利局负责勘测设计及技术指导工作,群众投工投劳建设而成,工程于1967年竣工并投入运行。由于当时机械设备缺乏,再加上人力、物力有限,导致工程质量难以控制,施工质量差。


自力水库除险加固工程设计(含CAD图)
自力水库除险加固工程设计(含CAD图)
自力水库除险加固工程设计(含CAD图)


目    录
摘要    3
关键词    3
1 前言    3
2 综合说明    4
2.1 概述    4
2.2 工程地质    7
2.3 工程任务及规模    7
2.4 除险加固设计内容    8
3 水文    9
3.1 基本情况    9
3.2 气象情况    9
3.3 设计暴雨    9
3.4 设计洪水    10
3.5 调洪演算    14
3.6 水库抗洪能力复核    16
3.7 防洪标准复核结论    18
4 大坝除险加固设计    19
4.1 坝体渗漏处理方案选择    19
4.2 大坝防渗墙加固设计    19
4.3 坝基及两岸坝肩绕坝渗漏除险加固设计    21
4.4 溢洪道除险加固设计    27
4.5 输水涵洞除险加固设计    32
5 结论    35
参考文献    36
致谢    36
