摘 要
随着社会的发展，不同品种和功能的塑料的出现，塑料产品与我们的日常生活越来越密切。

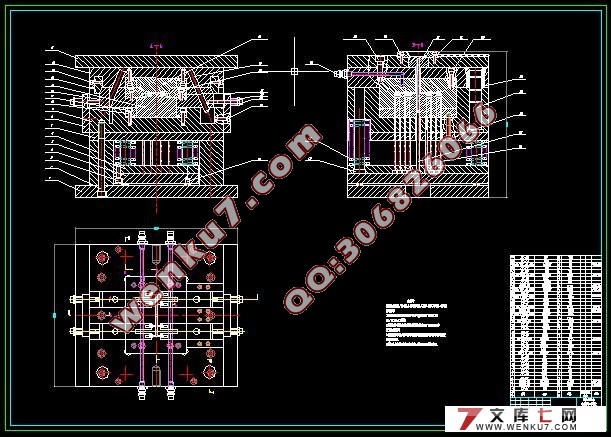

RJ45 水晶头接线座是我们日常生活中经常接触到的接口设备之一，其主要用于连接网卡端口、交换机、电话等；计算机网络用的RJ45接线座是标准的8位模块化接 口。本次毕业设计的题目是“RJ-45水晶头接线座注塑模设计”。该设计主要是通过对塑件的结构形状、尺寸精度和成型要求来进行注射成型工艺的可行性分 析，并完成注射模具的设计。其中，塑件的成型工艺分析主要包括：塑料的成型特性、塑件结构特点、表面粗糙度、达到的使用要求和脱模分析。以此来确定型腔数 目、分型面位置、浇注方式、脱模方式等。最后完成一幅完整的模具设计总图，包含成型部分、合模导向机构、推出机构、侧向分型抽芯机构、冷却系统等的设计， 设计的过程包括了对成型零件的计算、抽芯机构的校核计算等。在设计的过程主要应用了PRO/E软件完成对塑件的实体造型，并对塑件的体积、质量等进行分 析，最后通过Auto CAD完成零件图和装配图，并最终完成塑料模具的设计过程。
关键词：塑料；成型工艺；注射模具设计；抽芯机构；脱模机构
Quick plug plastic tooling design
Abstract
With the development of society, different varieties and function plastic appearance in our lives, plastic productions have closer to our daily lives.
RJ-45 terminal block is one of the interface device in our daily life that we often come into contact with. It often used for network cards, switches, telephones, etc; Computer network wiring blocks using a standard 8-bit modular interface. The subject of the graduation project is “injection mould design for RJ-45 terminal block ” Through the feasibility analysis the plastic part structure and shape, the size and shape require for injection molding process, and complete the injection mold design. Analyze and determine the die's parting plane, the number of die cavity, gate’s forming, gate’s position and its size. Besides, we need to analysis the stress, the registration and the guide mechanism's design of the dies, the mould emptier design, the cooling system's design, etc. At last, we should finish the die's general assembly drawing. The design have mostly used the Pro/E soft to progress the solid modeling, then analysis the volume and quality of the plastic part. And it has been through the Auto CAD to finish de detail drawing and the assembly drawing, then finish the design processes of injection mold.
Key word: Plastic；mold forming；Inject mold design；core pulling mechanism；mould emptier

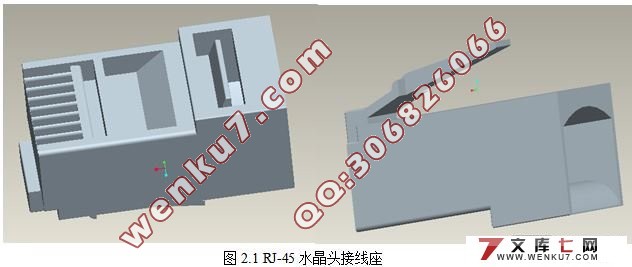

图2.1 RJ-45水晶头接线座

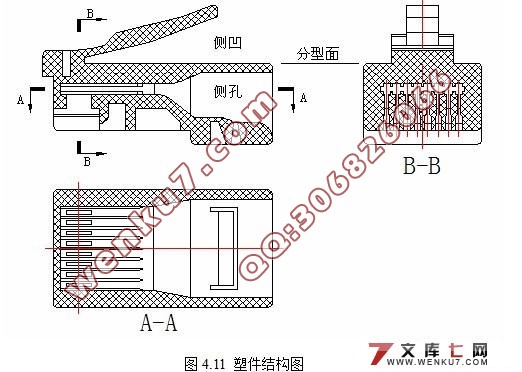

分 析RJ-45接线座，其网线接口位置有金属嵌件，安装金属嵌件的地方塑件的尺寸很小，细小的金属嵌件如果安放在模具中进行一体成型的话，其定位困难，且在 注射过程中因注射压力产生移动的可能性极大，所以其上的金属嵌件应在注射塑件完成后另行安装，即可以保证产品质量，也可以使模具的结构简便。
RJ-45接线座上接线槽位置与压扣结构是安装配合的重要位置，其尺寸在零件设计和注射成型过程中都要优先考虑。
我们常见的RJ-45接线座是无色透明的，主要材料是PVC(聚氯乙烯)。其主要的性能指标如下：
a.电气性能[1]：
额定电流：1.5AMPS
额定电压：125V AC
绝缘电阻：最小1000MΩ
耐压强度：AC1000V50Hz或60Hz 1分钟
接触电阻：最大20mΩ
b.机械性能[1]：
配合强度：插头和插座之间最少7.7Kg
使用寿命：将插头手柄以240次/分速度冲击1000次，弹性良好无断裂，裂痕。
